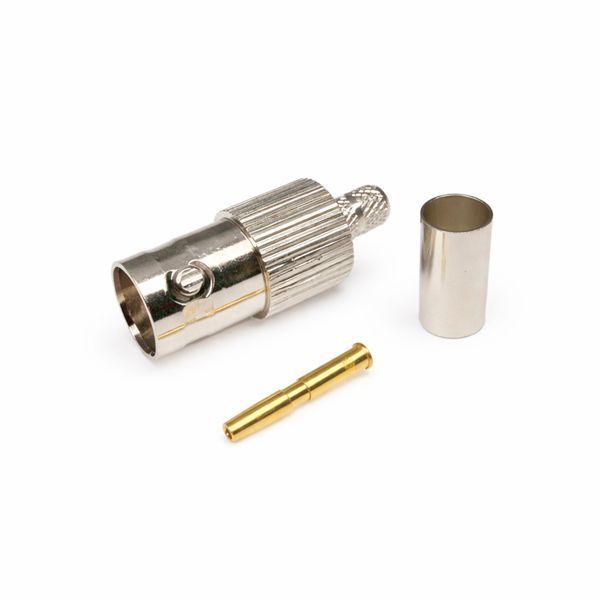

ВЧ роз'єм BNC female RG-58 під обтиск

ВЧ роз'єм BNC female для кабелю RG-58 (під обтиск)

Високочастотний роз'єм серії BNC female (гніздо) призначений для монтажу на коаксіальний кабель типу RG-58 та його аналоги 3D-FB, RG-223, LMR-195. Цей тип роз'єму є одним із найпопулярніших рішень для побудови систем відеоспостереження, радіозв'язку та підключення вимірювального обладнання.

Особливості конструкції та монтажу

Роз'єм оснащений стандартним байонетним механізмом, що забезпечує швидке та надійне з'єднання одним поворотом. Це критично важливо для мобільних систем або лабораторних стендів, де потрібна часта перекомутація обладнання.

Процес монтажу роз'єму: Спосіб кріплення — під обтиск (crimp). Центральний контакт монтується на внутрішню жилу кабелю за допомогою пайки або кримпера. Зовнішня металева гільза надійно фіксує екран та зовнішню оболонку кабелю RG-58, що гарантує високу механічну міцність з'єднання на розрив та відмінне екранування від зовнішніх перешкод.

Сфери застосування

Завдяки сумісності з поширеним кабелем RG-58, цей роз'єм широко використовується в наступних напрямках:

1. Відеоспостереження: підключення камер, відеореєстраторів та передача аналогового сигналу високої чіткості.

2. Радіозв'язок: комутація антенно-фідерних пристроїв у портативних та автомобільних радіостанціях діапазонів VHF/UHF.

3. Вимірювальна техніка: підключення осцилографів, частотомірів та генераторів сигналів.

4. Мережеві рішення: побудова локальних мереж старого стандарту (Thinnet) та систем передачі даних на середні відстані.

Основні технічні характеристики

• Тип роз'єму: BNC female (мама/гніздо).

• Сумісний кабель: RG-58, 3D-FB, LMR-195, RG-223 та аналогічні моделі з зовнішнім діаметром близько 5 мм.

• Хвильовий опір: 50 Ом.

• Діапазон частот: до 6 ГГц (з оптимальною роботою до 2-4 ГГц).

• Матеріал корпусу: зносостійкий сплав з антикорозійним покриттям для тривалого терміну служби.

• Тип монтажу: обтискна гільза.

Чому варто купити роз'єм BNC на Runbit.ua

Ми пропонуємо перевірені комплектуючі, які забезпечують низький коефіцієнт стоячої хвилі (КСВ/SWR) та стабільну передачу сигналу. Використання якісного роз'єму разом із кабелем RG-58 дозволяє уникнути втрат потужності та завад у вашій системі зв'язку.

Замовляйте ВЧ роз'єми, кабелі та готові перехідники на нашому сайті з швидкою доставкою по всій Україні.
