Перехідники для антен, модемів і пультів дронів

Перехідник з'єднує два різні ВЧ роз'єми: антену з роз'ємом N type і пульт із гніздом QMA, модем із виходом CRC9 і кабель із SMA, плату з мініатюрним U.FL / IPEX і корпусний роз'єм. У розділі є перехідники без кабелю, пігтейли — перехідники з відрізком коаксіального кабелю між роз'ємами, — а також трійники та муфти. Параметри конкретної моделі уточнюйте в описі товару. Відправляємо Новою поштою.

За типом роз'єму

Перехідники SMA — SMA male або female з одного боку і N type, RP-SMA, BNC, TNC, MCX чи U.FL з іншого;

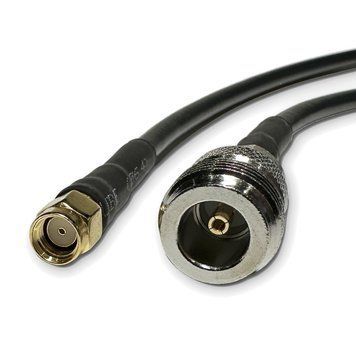

Перехідники RP-SMA — для Wi-Fi-роутерів, точок доступу та модемів зі зворотною полярністю;
Перехідники QMA — швидкознімний роз'єм пультів і антен квадрокоптерів;
Перехідники N type — для зовнішніх антен і фідерів на товстому кабелі, муфти та фланцеві гнізда;
Перехідники N type – SMA і перехідники QMA – N type — найчастіші поєднання;
Пігтейли U.FL / IPEX і пігтейли MHF4 / IPEX4 — від плати модема, Wi-Fi/LTE-модуля чи пульта до роз'єму на корпусі;
Перехідники MCX / MMCX — для компактних модулів, SDR-приймачів та обладнання дронів;
Гнучкі перехідники на кабелі RB-195 для пультів DJI і Autel та перехідники QMA female для антени Alientech.

Окремо є перехідники BNC і TNC на N type чи SMA та пігтейли CRC9 і TS9 на SMA female для модемів Huawei і ZTE — їх зручно знайти через фільтр.

Яке завдання — який перехідник

Завдання	Що шукати
Підключити зовнішню антену з N type до пульта дрона з гніздом QMA	Перехідник QMA – N type на гнучкому кабелі RB-195 або RB-240
Під'єднати LTE-антену до модема Huawei чи ZTE	Пігтейл CRC9 або TS9 – SMA female
Вивести антену з плати модема, Wi-Fi/LTE-модуля чи пульта на корпус	Пігтейл U.FL / IPEX або MHF4 / IPEX4 на SMA, RP-SMA чи QMA female
З'єднати фідер із N type і пристрій із SMA	Перехідник N type – SMA без кабелю або з коротким кабелем
Поставити антену з SMA на роутер із RP-SMA	Перехідник SMA – RP-SMA
З'єднати два кабелі із штекерами N type male	Муфта N female – N female
Розвернути кабель уздовж корпусу і розвантажити гніздо	Кутовий перехідник 90°

Як вибрати перехідник

Роз'єми з обох боків

Визначте тип роз'єму на пристрої і на кабелі антени. У фільтрі оберіть один із них у блоці «Роз'єм 1», другий — у блоці «Роз'єм 2». Порядок не важливий: перехідник N type – SMA знайдеться так само, як SMA – N type.

Male чи female

Male (штекер) має центральний штир, female (гніздо) — втулку під нього. Якщо на пристрої гніздо female, з цього боку перехідника потрібен штекер male, і навпаки. RP-SMA відрізняється від SMA зворотною полярністю контакту: корпус і різьба ті самі, але штир і втулку переставлено, тому SMA male з RP-SMA female накручується, а контакту не дає.

З кабелем чи без

Фільтр «Тип перехідника» ділить моделі на перехідники з кабелем-пігтейлом, без кабелю, трійники і муфти. Перехідник без кабелю компактний, але важкий роз'єм антени через нього навантажує гніздо пристрою. Пігтейл знімає це навантаження і дозволяє закріпити роз'єм на корпусі чи винести антену в зручне місце.

Марка кабелю і довжина

У фільтрі «Марка кабелю» — RF-1.13, RG-178, RG-174, RG-316, 3D-FB, RB-195, RB-240 і RB-300. Тонший кабель гнучкіший і легше прокладається, товстіший має менші втрати на тій самій довжині. RF-1.13 і RG-178 — для монтажу всередині пристроїв, RB-195 — гнучкий кабель для пультів, RB-240 і RB-300 — коли важливіші менші втрати. Довжину у фільтрі «Довжина» (10–100 см) обирайте мінімально достатню: зайвий кабель лише додає втрат.

Прямий чи кутовий

Фільтр «Конструкція» показує прямі та кутові 90° моделі. Кутовий перехідник зручний, коли кабель має йти вздовж корпусу або поруч стоїть інше гніздо.

Для власної збірки дивіться ВЧ роз'єми під кабель, а коаксіальний кабель на метраж — у розділі кабелю.

Питання та відповіді

Чи погіршує перехідник сигнал?

Кожне з'єднання і відрізок кабелю вносять невеликі втрати, тому краще один перехідник із потрібними роз'ємами, ніж ланцюжок із кількох. Параметри конкретної моделі — в картці товару.

Чим пігтейл відрізняється від перехідника без кабелю?

Пігтейл має відрізок гнучкого кабелю між роз'ємами. Його обирають для мініатюрних роз'ємів на платах, для виводу антени на корпус і щоб не навантажувати гніздо пристрою.

Як не помилитися з RP-SMA?

Подивіться в центр гнізда на пристрої: зовнішня різьба і штир усередині — це RP-SMA female, отвір усередині — SMA female. Для першого потрібен RP-SMA male, для другого — SMA male.

Чи можна підключити зовнішню антену до пульта дрона?

Якщо пульт має зовнішнє гніздо, достатньо перехідника, наприклад QMA – N type. Якщо антени лише внутрішні, пульт модернізують пігтейлом U.FL / IPEX або MHF4 / IPEX4 з роз'ємом на корпусі. Сумісність із моделлю пульта перевірте в картці товару.
