4G LTE модеми та адаптери

Вбудовані 4G LTE модеми для роутерів, ПК і IoT

У розділі — LTE-модулі Quectel у форматах Mini PCIe і M.2, готові USB-модеми на їх основі та адаптери, які перетворюють модуль на зовнішній USB-модем. Такі модеми ставлять у роутери з вільним слотом, промислові комп'ютери, шлюзи, системи відеоспостереження й телеметрії, де потрібен стабільний мобільний інтернет і керування через AT-команди. Модулі продаються без антен — їх і пігтейли підбирають окремо.

Як вибрати модем

Інтерфейс: Mini PCIe, M.2 чи USB

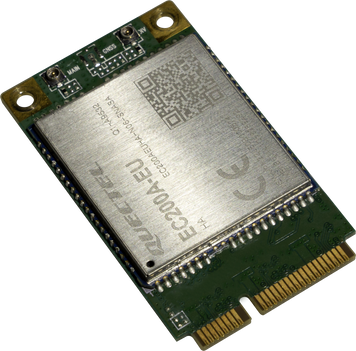

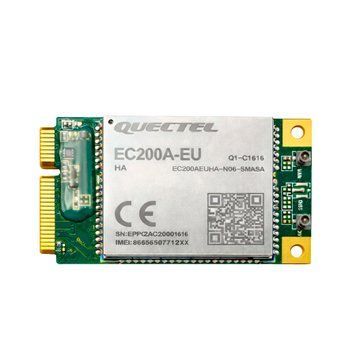

• Mini PCIe — повнорозмірна карта 30 × 51 мм для роутерів і плат зі слотом Mini PCIe; поширений формат для MikroTik та промислових ПК.

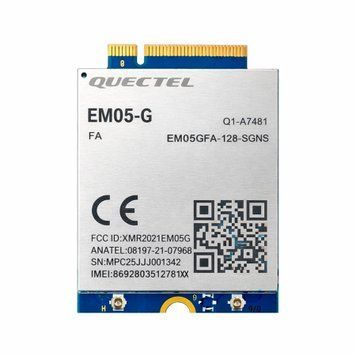

• M.2 (Key B) — компактна карта 30 × 42 мм для ноутбуків, сучасних шлюзів і плат із роз'ємом M.2 Key B. Перевірте, що слот підтримує WWAN-модулі, а не лише SSD.
• USB — модуль уже на платі з USB-штекером: підключається до ПК чи роутера без слоту на материнській платі.

Якщо слоту немає, модуль Mini PCIe або M.2 можна встановити в адаптер на USB — плату або варіант у корпусі.

Категорія LTE: Cat 4 чи Cat 6

Cat 4 — до 150 Мбіт/с на завантаження і 50 Мбіт/с на віддачу; цього вистачає для відеоспостереження, телеметрії та резервного каналу. Cat 6 (LTE-Advanced) об'єднує дві частоти (агрегація, 2CA) і дає до 300 Мбіт/с, якщо оператор підтримує агрегацію у вашій точці. Фактична швидкість залежить від покриття та антен, а не лише від категорії модуля.

Регіональна версія

Індекс у назві Quectel вказує на набір діапазонів. Версії EU, EUX, EM та E розраховані на Європу й містять діапазони LTE, які використовують оператори України (B1, B3, B7, B8, B20). Версії G і GL — глобальні, з ширшим набором діапазонів. Точний список діапазонів і робочу температуру дивіться у специфікації в картці товару.

Антенні роз'єми і пігтейли

Модулі Mini PCIe мають мініатюрні роз'єми U.FL (IPEX), модулі M.2 — ще менші MHF4. Щоб вивести антену на корпус, потрібен пігтейл: пігтейли U.FL / IPEX для Mini PCIe і пігтейли MHF4 / IPEX4 для M.2. Для MIMO підключають дві антени — основну та Diversity; окремий роз'єм GNSS є не в усіх модулів. Зовнішні антени — у розділі антен, інші перехідники — у розділі Перехідники.

Фільтри розділу

«Тип» відділяє модеми від адаптерів, «Інтерфейс модема» — Mini PCIe, M.2 і USB, «Категорія LTE» — Cat 4 і Cat 6. У картці модуля вказано тип антенного роз'єму, щоб одразу підібрати пігтейл. Модеми виробника Quectel зібрані на сторінці модеми Quectel.

Питання та відповіді

Чи підійде модуль до мого роутера?

Перевірте формат слоту (Mini PCIe чи M.2 Key B) і чи підтримує прошивка роутера цей модуль. Якщо сумніваєтеся, напишіть нам модель роутера.

Чи можна використати модуль без слоту на платі?

Так, через адаптер Mini PCIe або M.2 на USB зі слотом SIM — модуль працюватиме як зовнішній USB-модем.

Чи входять антени в комплект модуля?

Ні, модулі постачаються без антен і пігтейлів. Виняток — адаптери в корпусі, де комплектація вказана в картці товару.
