Роз'єми TNC: різьбова версія BNC
TNC (Threaded Neill–Concelman) повторює розміри BNC, але замість байонета має різьбу 7/16″-28. Різьбове з'єднання стійке до вібрації. Стандартний інтерфейс TNC застосовують на частотах до 11 ГГц — вище, ніж BNC; допустимий діапазон конкретної збірки залежить від роз'єму, кабелю та якості монтажу. Тому TNC ставлять на антени GPS/GNSS, радіомодеми, бортове обладнання транспорту й безпілотників та зовнішні антени, де потрібен міцніший контакт. З BNC роз'єм TNC не з'єднується, хоча розміри схожі.
TNC male чи TNC female
Штекери TNC male з'єднуються з гніздами TNC female на антенах і модемах, тому на кабель, що йде до антени чи модема, зазвичай ставлять TNC male. Гніздо TNC female на кабель беруть для подовжувачів і перехідних ліній.
Під який кабель

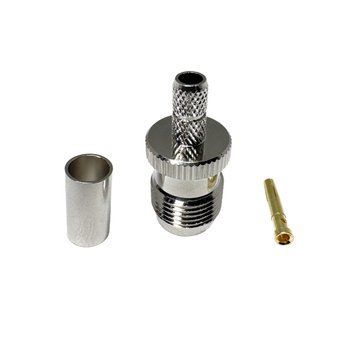

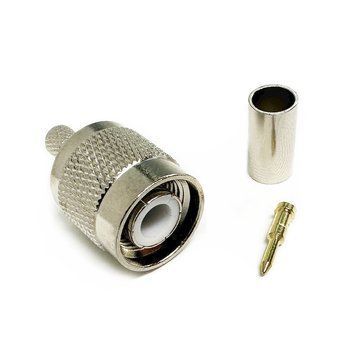

- RG-58, RG-223, 3D-FB, LMR-195, RB-195 — кабель близько 5 мм;

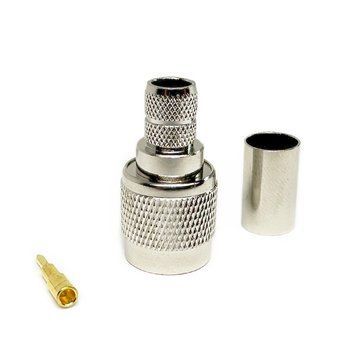

- 5D-FB, LMR-300, RB-300 — близько 7,5 мм;

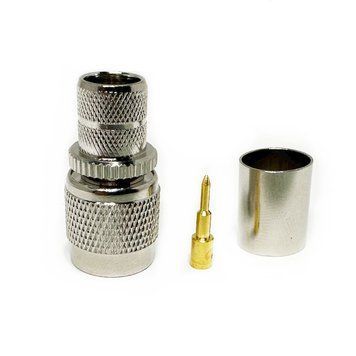

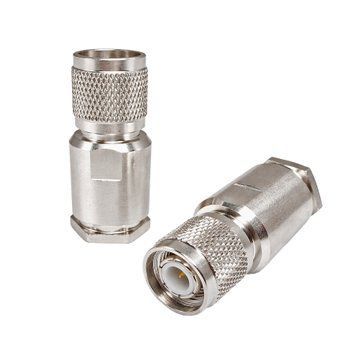

- RG-8, RG-213, SLL-400, RB-400 — близько 10 мм для довгих ліній.
Під обтиск потрібні кліщі з матрицею під діаметр гільзи; затискні версії збираються ключем, і з'єднання можна розібрати для ремонту. Модель під RG-58 не підійде для 5D-FB або RG-8 — точний перелік сумісних марок указано в характеристиці «Сумісність з кабелями» кожного товару.
Якщо TNC не підходить
Для приладів із байонетним гніздом на той самий кабель ставлять роз'єми BNC. Для фідерів зовнішніх антен із великим різьбовим роз'ємом дивіться роз'єми N type. Інші типи й порядок підбору роз'єму під кабель — у розділі ВЧ роз'єми.
