Пігтейли та перехідники MHF4 / IPEX4

MHF4 / IPEX4: найменший роз'єм на платі

MHF4 (також IPEX4, IPX4) — мініатюрний защіпний роз'єм для плат, менший і нижчий за U.FL. Його ставлять там, де мало місця: модулі Wi-Fi і LTE формату M.2, ноутбуки, компактні модеми, відеопередавачі та плати всередині пультів дронів. До такого гнізда антену підключають через пігтейл — перехідник із відрізком тонкого кабелю.

MHF4 і U.FL не сумісні

Роз'єми схожі зовні, але відрізняються розміром: гніздо U.FL / IPEX на штир MHF4 не сяде, і навпаки. Перед замовленням перевірте маркування на модулі або в його документації. Якщо поруч є відомий роз'єм U.FL, порівняйте — MHF4 помітно менший.

Що на другому кінці

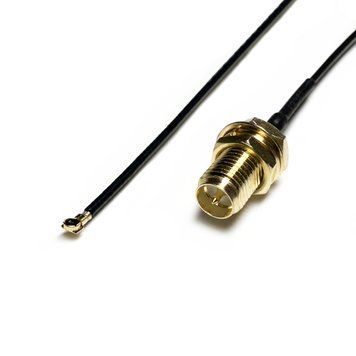

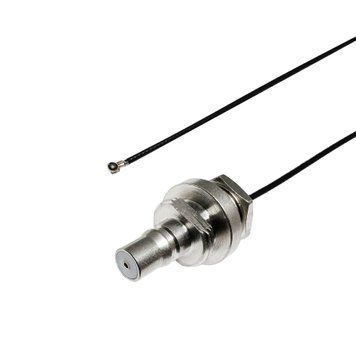

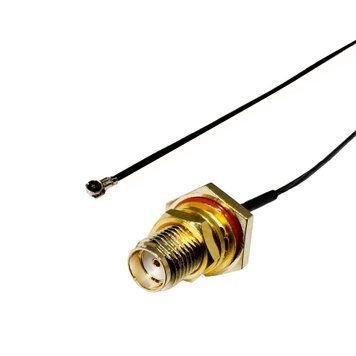

На другому кінці пігтейла — SMA female, RP-SMA female або QMA female, як правило з гайкою для кріплення в корпус. SMA підходить під LTE- і GPS-антени, RP-SMA — під більшість Wi-Fi-антен, QMA female — для модернізації пульта під антени Alientech та інші антени з роз'ємом QMA.

Кабель і довжина

Пігтейли MHF4 / IPEX4 роблять переважно на тонкому кабелі RF-1.13: він проходить у щілини корпусу і не тисне на мініатюрний роз'єм. Марку кабелю конкретного пігтейла можна обрати у фільтрі «Марка кабелю», довжину — у фільтрі «Довжина». Беріть мінімально достатню довжину: на тонкому кабелі зайвий відрізок додає втрат.

Дивіться також

• Пігтейли U.FL / IPEX
• Перехідники QMA female для антени Alientech
• Перехідники RP-SMA
• Перехідники SMA

Питання та відповіді

Як дізнатися, MHF4 чи U.FL на моєму модулі?

Подивіться маркування поруч із гніздом або в описі модуля. Сучасні модулі M.2 Wi-Fi часто мають MHF4, старіші mini PCIe — U.FL.

Чи можна часто перепідключати MHF4?

Ні, роз'єм не розрахований на часте від'єднання. Підключіть його один раз і зафіксуйте кабель, щоб він не тягнув за гніздо.

Чи можна подовжити пігтейл?

Краще одразу обрати потрібну довжину. Якщо антена далеко, виведіть роз'єм на корпус, а далі ведіть товстіший кабель з меншими втратами.
