Пігтейли та перехідники U.FL / IPEX

U.FL / IPEX: пігтейли від плати до корпусу

U.FL — мініатюрний защіпний роз'єм, який монтують прямо на плату. Той самий роз'єм називають IPEX, IPX або MHF1 — ці позначення сумісні між собою. Він стоїть на Wi-Fi- і LTE-модулях mini PCIe, GPS-приймачах, платах модемів і роутерів, відеопередавачах і всередині пультів дронів. Роз'єм не розрахований на часте від'єднання і вагу антени, тому антену до нього напряму не підключають: ставлять пігтейл, що виводить сигнал на міцний корпусний роз'єм.

Як влаштований пігтейл U.FL / IPEX

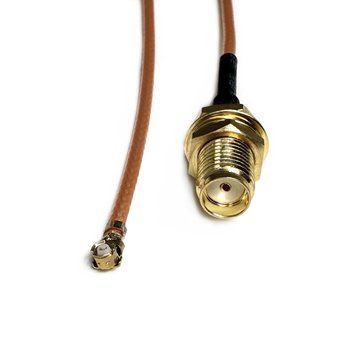

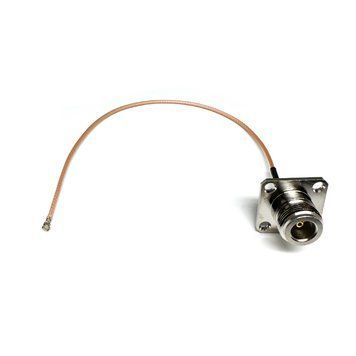

З одного боку — гніздо U.FL / IPEX, яке защіпається на штир на платі, з іншого — SMA, RP-SMA або QMA female, як правило з гайкою для кріплення в отвір корпусу. Так плату з'єднують із зовнішньою антеною, а пульт DJI модернізують під антени Alientech.

Кабель і довжина

Пігтейли роблять на тонкому кабелі. RF-1.13 — найтонший і найгнучкіший, для щільного монтажу всередині корпусу. RG-178 трохи товщий і має менші втрати на тій самій довжині. Довжину обирайте мінімальну, щоб дістати від плати до місця кріплення роз'єму: на тонкому кабелі зайві сантиметри помітно додають втрат.

Не плутайте з MHF4

MHF4 / IPEX4 менший за U.FL і з ним не сумісний: гніздо не защепиться або пошкодить штир на платі. Новіші модулі формату M.2 часто мають саме MHF4 — перевірте маркування або порівняйте розмір.

Дивіться також

• Пігтейли MHF4 / IPEX4
• Перехідники SMA
• Перехідники RP-SMA
• Перехідники QMA female для антени Alientech

Питання та відповіді

IPEX, IPX, U.FL і MHF1 — це одне й те саме?

Так, це назви одного типу роз'єму від різних виробників: пігтейл U.FL підходить до гнізда з маркуванням IPEX чи MHF1.

Як від'єднати U.FL, не пошкодивши плату?

Знімайте роз'єм вертикально вгору спеціальним знімачем або тонким пінцетом за корпус. Тягнути за кабель не можна.

Який роз'єм обрати на другому кінці?

Той, що підходить до антени: для більшості LTE- і GPS-антен — SMA female, для Wi-Fi-антен — RP-SMA, для антен пультів дронів — QMA female.
