Високочастотні роз'єми BNC

Роз'єми BNC під коаксіальний кабель

BNC — байонетний роз'єм: штекер надягається на гніздо і фіксується поворотом на чверть оберту, без різьби. Для стандартного інтерфейсу BNC типовий робочий діапазон — до 4 ГГц; допустима частота конкретної моделі залежить від її виконання та кабелю. Роз'єм BNC використовують в осцилографах, генераторах і антенних аналізаторах, SDR-приймачах і сканерах, в антенних гніздах частини портативних радіостанцій і в лабораторних кабельних збірках.

BNC male чи BNC female

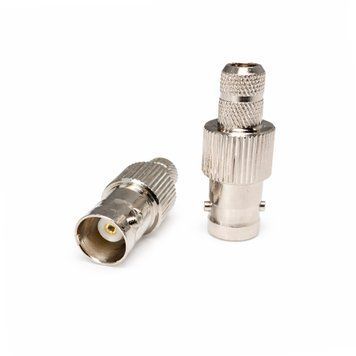

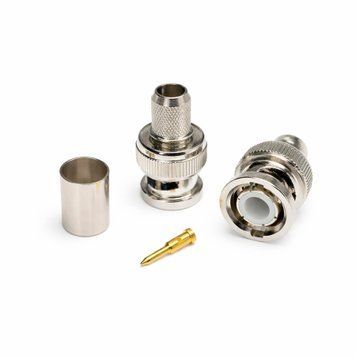

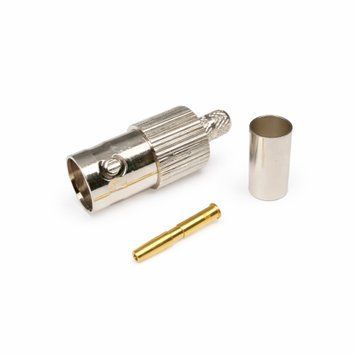

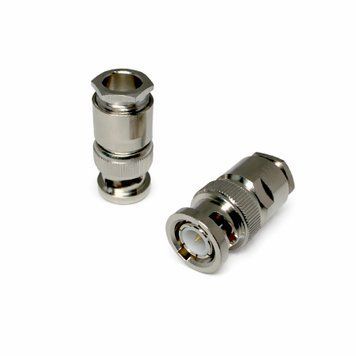

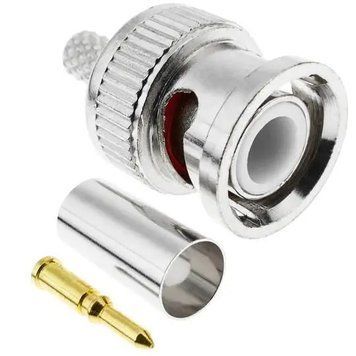

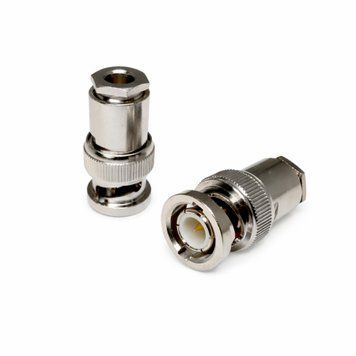

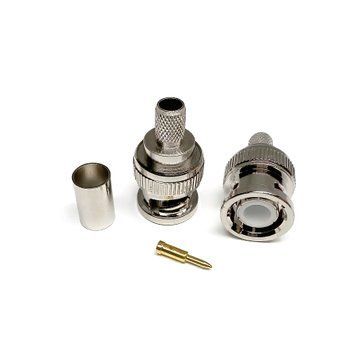

BNC male — штекер зі штирем і байонетною муфтою, його ставлять на кабель, що йде до гнізда приладу чи радіостанції. BNC female — гніздо, його беруть для подовжувачів і перехідних збірок.

Під який кабель

• RG-58, RG-223, 3D-FB, LMR-195, RB-195 — найпоширеніший кабель близько 5 мм;
• LMR-240, 4D-FB, RG-8X — близько 6 мм;
• 5D-FB, LMR-300, RB-300 — близько 7,5 мм.

Роз'єми в розділі — для 50-омного кабелю; для відеоспостереження зазвичай потрібні 75-омні BNC під RG-59, вони не взаємозамінні за параметрами. Спосіб монтажу (обтиск, затиск або пайка центрального контакту) і повний перелік сумісних марок указано в характеристиках кожного товару. Для тонкого кабелю RG-174/RG-316 є BNC mini, а для обладнання зі зворотною полярністю — RP-BNC; обидва можна знайти через фільтр «Тип роз'єму».

BNC чи TNC

Роз'єм обирають під конкретну марку кабелю: модель під RG-58 не підійде для 5D-FB і навпаки. Якщо з'єднання працюватиме в умовах вібрації або на частотах понад 4 ГГц, зверніть увагу на роз'єми TNC — ті самі розміри, але з різьбовою фіксацією; між собою BNC і TNC не стикуються. Для компактних модулів зв'язку та FPV найчастіше потрібні роз'єми SMA. Повний перелік типів — у розділі ВЧ роз'єми.
