Високочастотні роз'єми UHF (PL-259 / SO-239)

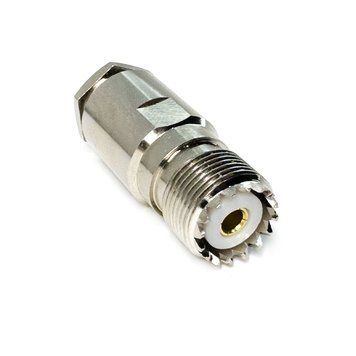

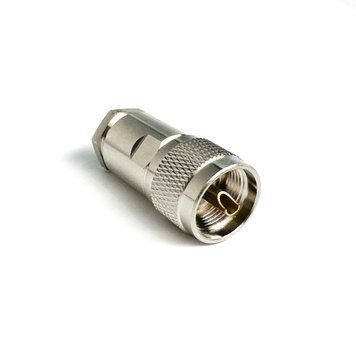

Роз'єми UHF: штекер PL-259 і гніздо SO-239

UHF — коаксіальний роз'єм із різьбою 5/8″-24 для радіостанцій КХ- та УКХ-діапазонів, CB-радіо, аматорського радіозв'язку, базових і автомобільних антен. Штекер (male) має власну назву PL-259, гніздо (female) — SO-239; саме так їх марковано на трансиверах, антенах і перехідниках. Хвильовий опір UHF не нормований, тому його застосовують на частотах до кількох сотень мегагерц.

Під який кабель

• RG-58, 3D-FB, RG-223, LMR-195, RB-195 — кабель близько 5 мм для автомобільних і портативних антен;
• 5D-FB, LMR-300, RB-300 — близько 7,5 мм для базових станцій на середніх відстанях;
• RG-8, RG-213, SLL-400, RB-400, 7D-FB — близько 10 мм для довгих фідерів.

Для затискних версій потрібен гайковий ключ, а спосіб приєднання центральної жили перевірте в описі моделі; з'єднання розбірне, що зручно під час монтажу на щоглі чи в автомобілі. Обтискні потребують кліщів із матрицею під діаметр гільзи, зате монтуються швидше. Точний перелік сумісних марок — у характеристиці «Сумісність з кабелями» кожного товару.

Як не помилитися з вибором

На трансиверах і більшості антен стоїть гніздо SO-239, тому на кабель зазвичай потрібен штекер PL-259 (male). Female-версії беруть для антенних перемикачів, подовжувачів і переходів між кабелями. PL-259 стикується лише з SO-239; з'єднання з N type або SMA можливе тільки через перехідник. Роз'єм під RG-58 не підійде для RG-8 — відрізняються діаметр гільзи та отвір під центральну жилу.

Для зовнішніх антен на товстому кабелі та частот понад кілька сотень мегагерц розгляньте роз'єми N type, для сканерів і вимірювальної техніки — роз'єми BNC. Порядок підбору роз'єму під кабель і всі типи — у розділі ВЧ роз'єми.
