MCX і MMCX: компактні защіпні роз'єми

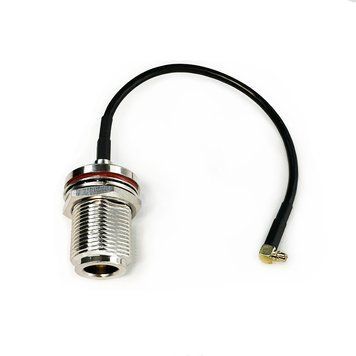

MCX і MMCX — малогабаритні коаксіальні роз'єми із защіпним з'єднанням без різьби. MCX більший, MMCX — мініатюрний і після з'єднання може обертатися навколо осі. Вони трапляються на SDR-приймачах, GPS-модулях, відеопередавачах і в обладнанні дронів. Перехідники MCX використовують, зокрема, для підключення антен Alientech і обладнання DJI RC Plus та Matrice 30; сумісність із вашою моделлю дивіться в картці товару.
MCX і MMCX не взаємозамінні
Попри схожі назви, роз'єми мають різний розмір і між собою не з'єднуються. MCX male (штекер) має центральний штир, MCX female — втулку; на пристрої зазвичай стоїть female, тож з цього боку перехідника потрібен MCX male. Те саме правило діє для MMCX.
Які бувають

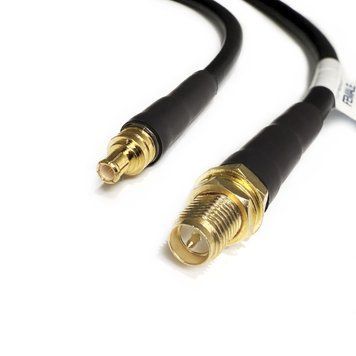

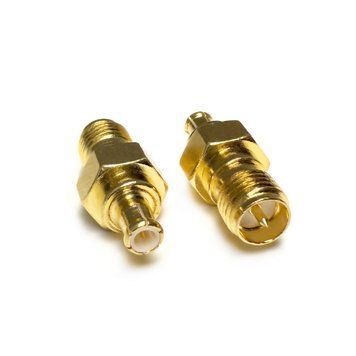

- MCX / MMCX – SMA — підключити стандартну антену або кабель до SDR-приймача чи модуля;

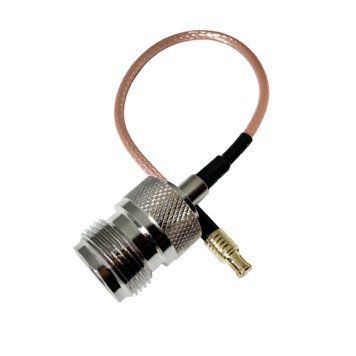

- MCX – N type — для зовнішньої антени на товстому кабелі;

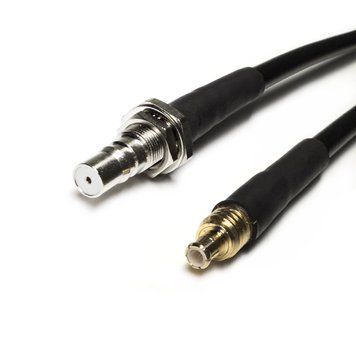

- MCX – QMA — для антен дронів зі швидкознімним роз'ємом;

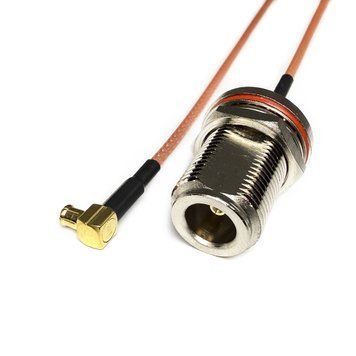

- кутові 90° — коли кабель має йти вздовж корпусу і не виступати;
- пігтейли на RG-174 чи RG-316 — гнучкий кабель знімає навантаження з невеликого роз'єму.
Защіпний роз'єм не розрахований на вагу антени, тому навіть для короткого з'єднання краще пігтейл, ніж жорсткий перехідник із важкою антеною.
Дивіться також
Питання та відповіді
Як відрізнити MCX від MMCX?
MMCX помітно менший і після з'єднання вільно обертається, MCX більший. Найнадійніше — звірити тип роз'єму з документацією пристрою.
Що означає MCX male?
Це штекер із центральним штирем. Він з'єднується з гніздом MCX female, яке зазвичай стоїть на пристрої або антені.
Навіщо кутовий MCX?
На компактних пристроях кутовий роз'єм дозволяє вести кабель уздовж корпусу і не зачепити його під час роботи.
