Перехідники RP-SMA для Wi-Fi, роутерів і модемів

RP-SMA (Reverse Polarity SMA) — це SMA зі зворотною полярністю контакту: корпус і різьба такі самі, але в RP-SMA male у центрі втулка, а в RP-SMA female — штир. Таке гніздо мають більшість Wi-Fi-роутерів і точок доступу, частина модемів, бездротових камер і пультів. Перехідники на цій сторінці мають RP-SMA хоча б з одного боку і дозволяють підключити до такого пристрою антену чи кабель з іншим роз'ємом.

Як визначити потрібну стать

Подивіться на гніздо пристрою. Зовнішня різьба і штир у центрі — це RP-SMA female, з цього боку перехідника потрібен RP-SMA male. Накидна гайка і втулка в центрі — RP-SMA male, потрібен RP-SMA female. Далі визначте роз'єм антени або кабелю — це другий бік перехідника, його вказують у другому блоці «Роз'єм» фільтра.

Типові задачі

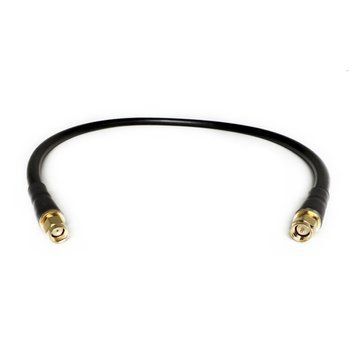

SMA – RP-SMA — антена LTE чи LoRa з SMA до роутера з RP-SMA і навпаки;
RP-SMA – N type — зовнішня антена на товстому кабелі до роутера чи точки доступу;
U.FL / IPEX – RP-SMA — пігтейл на RF-1.13 або RG-178 для виводу антени з Wi-Fi-плати на корпус;
трійник RP-SMA — розгалуження лінії, коли схема це передбачає.

Якщо до роутера підключається важкий роз'єм N type, перехідник без кабелю краще замінити пігтейлом: так гніздо пристрою не працює на злам.

Дивіться також

Питання та відповіді

Чи підійде антена з SMA до роутера з RP-SMA без перехідника?

Ні: роз'єм накрутиться, але центральний контакт не з'єднається, і антена фактично не підключена. Потрібен перехідник SMA – RP-SMA.

Як відрізнити RP-SMA male від female?

Назву визначає корпус: male — з накидною гайкою і внутрішньою різьбою, female — із зовнішньою різьбою. Контакт у центрі протилежний до звичайного SMA.
