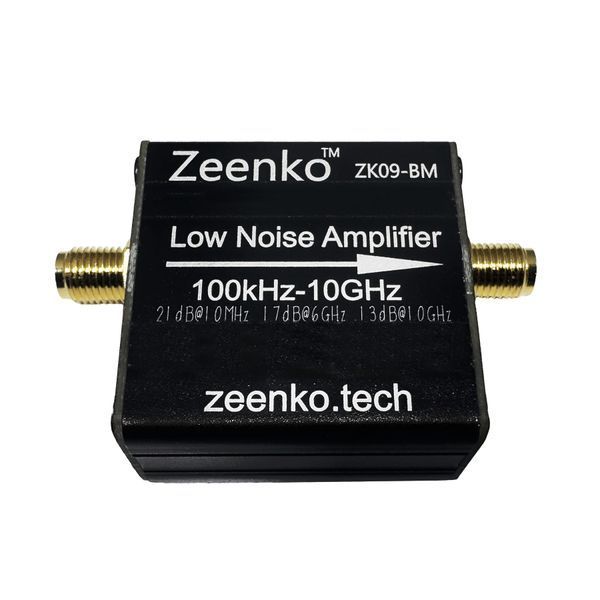

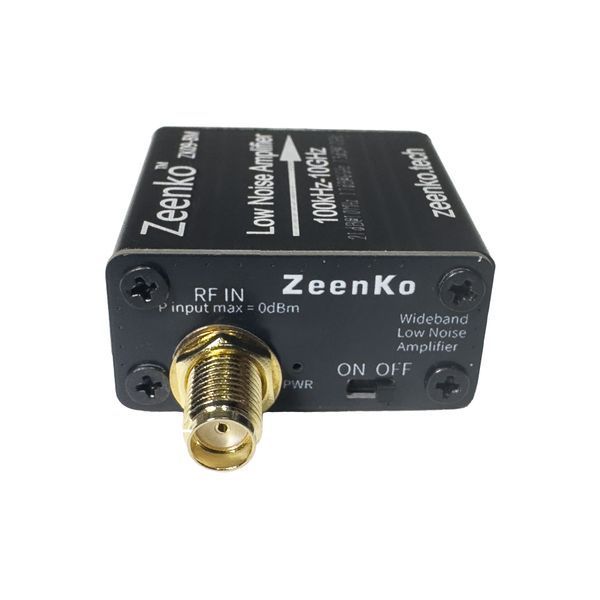

Zeenko ZK09-BM 100K-10GHz 13 - 21 дБ — це широкосмуговий підсилювач радіочастотного сигналу із живленням через USB із низьким рівнем шуму та вбудованим акумулятором, від бренду Zeenko.
Малошумний підсилювач (LNA) ZK09-BM містить на борту Li-ion акумулятор на 260 мАг, який відіграє роль баласту, та може бути використання самостійно, що робить його придатним для портативного використання. Порівняно з модулями інших виробників із вбудованими батареями, він має більш плоске та послідовне посилення, нижчий коефіцієнт шуму, менший розмір і довший термін служби батареї.
| Частотний діапазон | Підсилення | Шум | OP1dB | OIP3 |
| 100K-10GHz | 21dB@5MHz | |||
| 21.5dB@5MHz | ||||
| 21.5dB@10MHz | 6.7dB@10MHz | 11dBm@10MHz | 24dBm@10MHz | |
| 21.5dB@100MHz | 2.2dB@100MHz | 13dBm@100MHz | 23dBm@100MHz | |
| 21.5dB@1GHz | 2.0dB@1GHz | 13dBm@1GHz | 22dBm@1GHz | |
| 21dB@2GHz | 2.1dB@2GHz | 13dBm@2GHz | 22dBm@2GHz | |
| 21dB@3GHz | 2.3dB@3GHz | 13dBm@3GHz | 22dBm@3GHz | |
| 20dB@4GHz | 2.4dB@4GHz | 13dBm@4GHz | 22dBm@4GHz | |
| 18.5dB@5GHz | 2.5dB@5GHz | 13dBm@5GHz | 22dBm@5GHz | |
| 17.5dB@6GHz | 2.7dB@6GHz | 13dBm@6GHz | 22dBm@6GHz | |
| 16.5dB@7GHz | 2.8dB@6GHz | 12dBm@7GHz | 22dBm@7GHz | |
| 15dB@8GHz | 3.1dB@8GHz | 11dBm@8GHz | 22dBm@8GHz | |
| 14dB@9GHz | 3.5dB@9GHz | 10dBm@9GHz | 22dBm@9GHz | |
| 13dB@10GHz | 3.9dB@10GHz | 9dBm@10GHz | 22dBm@10GHz |
- Широкосмуговий доступ, низький рівень шуму
- Підсилення 21dB (100 КГц), 18,5dB (5000 МГц), 13dB (10000МГц)
- Напруга живлення 5в
-
Зарядка 210 мА, загальний струм 260 мА, час автономної роботи 5 годин.
-
Рекомендовано використовувати як попередній підсилювач tinySA ULTRA 5,8 ГГц
Увага: Підсилювач підходить для компенсації втрат на довгому кабелі, розміщати підсилювач треба біля антени, а не безпосередньо на вході приймача.
