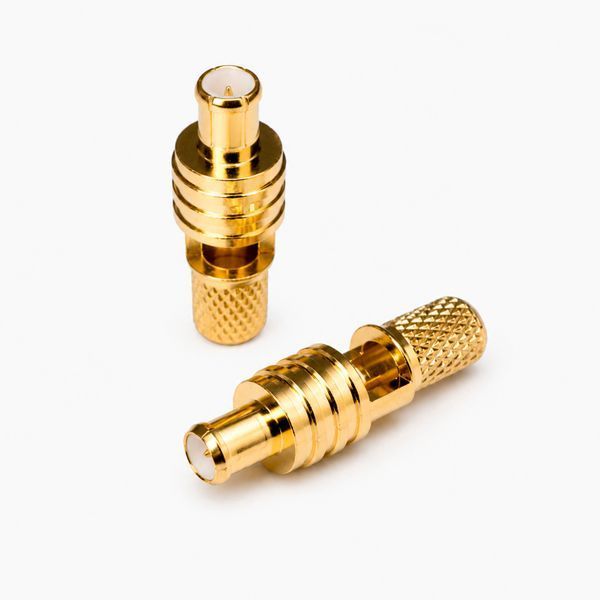

ВЧ роз'єм MCX male для кабелю RG-58 під пайку з вікном (посилений)
Високочастотний мікромініатюрний роз'єм серії MCX male (штекер) у посиленому виконанні призначений для монтажу на коаксіальний кабель типу RG-58 та його аналоги. Дана модель розроблена для умов, де висуваються підвищені вимоги до механічної міцності з'єднання та мінімального рівня втрат сигналу в радіочастотних трактах.
Конструктивні особливості: посилене виконання та вікно для пайки
Головна перевага цього роз'єму — поєднання посиленої конструкції корпусу та спеціального монтажного вікна. На відміну від стандартних роз'ємів, посилена версія має товстіші стінки та покращений механізм зачеплення, що захищає конектор від деформації при частих перепідключеннях.
Центральний контакт запресований, не змінює свого положення при навантеженнях на кабель, ідеально підходить для виготовлення MCX пігтейлів на гнучких кабелях.
Особливості монтажу:
-
Монтаж під пайку: Фіксація центрального контакту та зовнішнього екрана за допомогою пайки забезпечує максимально надійний електричний контакт із нульовим опором на переході.
-

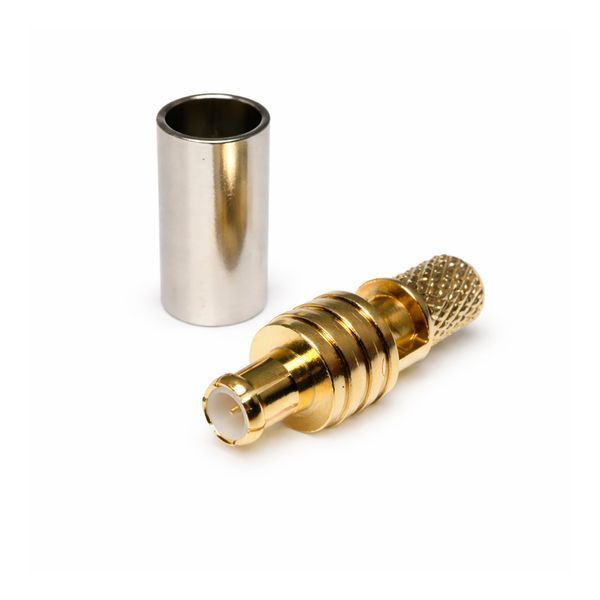

Технологічне вікно: Спеціальний виріз (вікно) на корпусі роз'єму дозволяє візуально контролювати процес пайки обплетення (екрана) кабелю та рівномірно розподіляти припой. Це гарантує монолітність з'єднання і виключає утворення "холодної пайки".
-
Механізм фіксації: Snap-on (затискний роз'єм без різьби). Забезпечує швидке з'єднання одним кліком та дозволяє кабелю прокручуватися на 360 градусів без перекручування внутрішньої жили.
Сфери застосування
Посилений роз'єм MCX на кабелі RG-58 оптимально підходить для обладнання, що працює в умовах вібрацій та підвищених навантажень:
-
Автомобільна навігація: Підключення GPS/ГЛОНАСС антен до бортових мультимедійних систем, трекерів та систем моніторингу транспорту.
-
Авіамоделювання та БПЛА: Використання у наземних станціях керування та телеметрії, де критично важлива стійкість до відмов. (Пульти DJI RC Plus Matrice).
-
Зв'язок та телекомунікації: Внутрішня комутація радіомодулів у бездротових роутерах, репітерах та промислових модемах.
-
Професійне вимірювальне обладнання: Комутація малогабаритних високочастотних датчиків, осцилографів та аналізаторів.
Основні технічні характеристики:
-
Тип інтерфейсу: MCX.
-
Виконання: Male (папа / штекер), прямий.
-
Сумісний кабель: RG-58, RG-223, LMR-195, RB-195, 3D-FB (із зовнішнім діаметром ~5 мм).
-
Тип монтажу: Пайка (через оглядове вікно).
-
Хвильовий опір: 50 Ом.
-
Робочий діапазон частот: До 6 ГГц (із найвищою ефективністю у діапазоні до 3 ГГц).
-
Матеріал: Високоякісна латунь із золотим/нікелевим напиленням для захисту від корозії та забезпечення низького КСВ (SWR).
Чому варто обрати цей роз'єм на Runbit.ua?
Посилена конструкція та пайка з вікном мінімізують ризик обриву зв'язку через механічні чинники. На нашому сайті ви знайдете тільки перевірені комплектуючі для радіоелектроніки, які чітко відповідають заявленим геометричним та електричним параметрам.
Замовляйте ВЧ роз'єми, коаксіальні кабелі та професійні матеріали для пайки на Runbit.ua з доставкою в будь-яке місто України.
