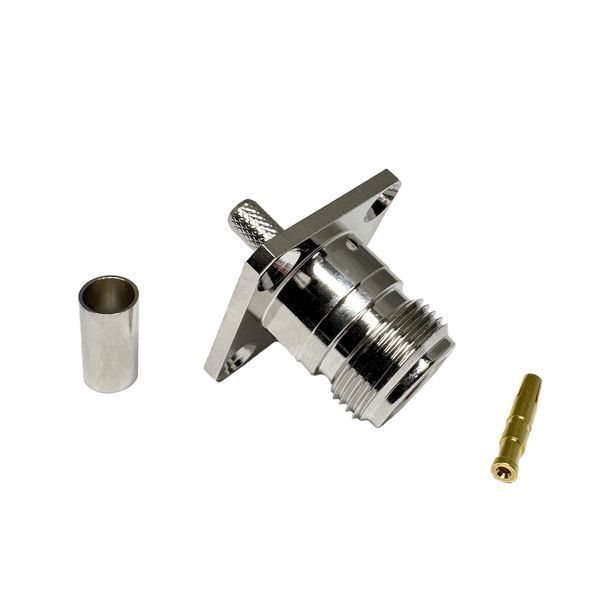

ВЧ роз'єм N type female фланцевий, розмір майданчика 25мм для монтажу в корпус, під обтиск на кабель RG-58/RB-195

ВЧ роз'єм N type female фланцевий 25 мм RunBit — гніздо N type з квадратним фланцем із майданчиком 25 мм для монтажу в корпус. Кабельна частина розрахована на RG-58 і марки 3D-FB, LMR-195, RB-195 з характеристики «Сумісність з кабелями». Фланець кріпиться гвинтами до стінки, кабель заходить ізсередини, а зовні лишається гніздо, до якого накручується штекер N type male.

Монтаж — під обтиск: гільзу обтискають кліщами з матрицею під діаметр кабелю, центральну жилу приєднують до контакту за інструкцією. Для кріплення фланця знадобляться отвори в панелі й гвинти. Корпус латунний. Сумісність з RG-223 уточнюйте перед замовленням.

Застосування — вивід антенного входу на корпус саморобної антени, підсилювача, фільтра, розподільчої коробки чи вимірювального стенда, коли всередині корпусу проходить тонкий кабель. Для вводу в корпус товстішого кабелю 5D-FB є фланцеве гніздо N type під затиск. Місце фланця на вулиці ущільнюйте герметиком, а зовнішнє з'єднання захищайте термоусадкою з клеєм.
