ВЧ роз'єм QMA male 5D-FB під обтиск

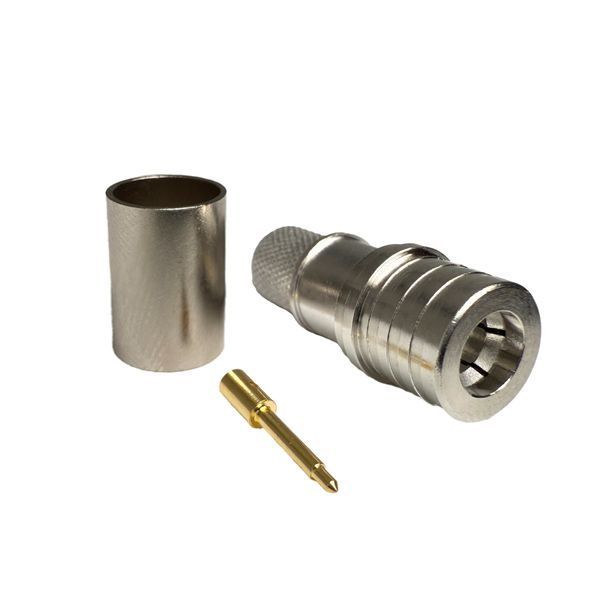

ВЧ роз'єм QMA male під обтиск RunBit — штекер QMA для кабелю 5D-FB і марок LMR-300, RB-300 з характеристики «Сумісність з кабелями». QMA male має центральний штир і рухому муфту з защіпкою: він насувається на гніздо QMA female до клацання, без накручування гайки, і після з'єднання може обертатися навколо осі.

Роз'єми QMA ставлять на антени й підсилювачі дронів, пульти керування та антенні системи, де з'єднання часто знімають і ставлять. Кабель 5D-FB має менші втрати, ніж RG-58, тому на ньому збирають довші лінії від підсилювача чи наземної станції до антени.

Монтаж — під обтиск: гільзу обтискають кліщами з матрицею під діаметр кабелю 5D-FB, центральну жилу приєднують до контакту за інструкцією. Корпус латунний. QMA і SMA мають схожі розміри, але напряму не стикуються — для з'єднання потрібен перехідник. Під той самий кабель є кабельне гніздо QMA female під обтиск. Кабель біля роз'єму варто закріпити, щоб він не навантажував гніздо.
