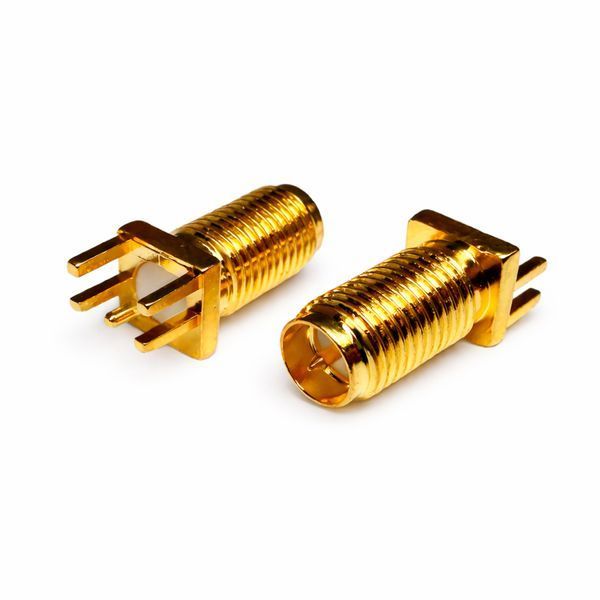

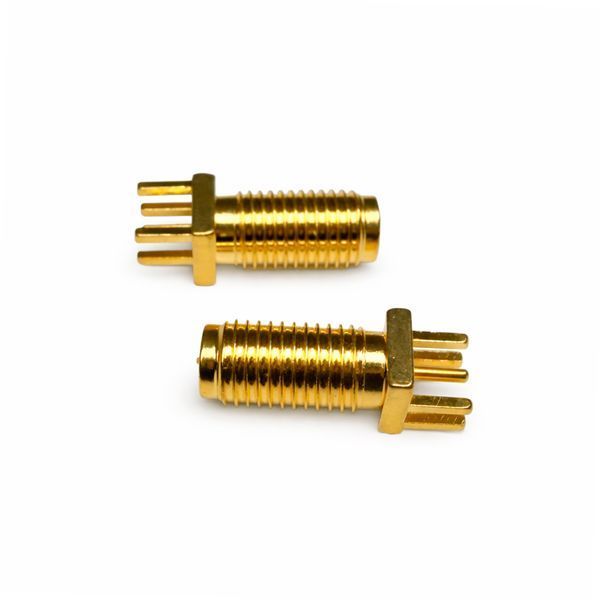

ВЧ роз'єм RP-SMA female під пайку на плату (PCB)
Високочастотний коаксіальний роз'єм інверсного типу RP-SMA female призначений для прямого монтажу на друковані плати (PCB) радіоелектронного обладнання. Цей конектор забезпечує надійне виведення високочастотного сигналу безпосередньо з доріжок плати на зовнішню антену або кабельну збірку, гарантуючи мінімальні втрати потужності в гігагерцових діапазонах.
Конструктивні особливості та переваги монтажу на плату
Роз'єм виготовлений у корпусі, оптимізованому для поверхневого або наскрізного монтажу (залежно від конфігурації ніжок). Пряме припаювання до друкованої плати забезпечує суттєві переваги для радіочастотних трактів:
-
Мінімальне згасання сигналу: Відсутність проміжних кабелів (пігтейлів) між платою та роз'ємом дозволяє зберегти максимальну потужність передавача та чутливість приймача, що критично важливо для СВЧ-техніки.
-
Жорстка фіксація: Монтажні ніжки корпусу впаюються в заземлюючий контур плати, що створює міцну механічну конструкцію, здатну витримувати навантаження при багаторазовому накручуванні зовнішніх антен.
-
Інверсна полярність (RP-SMA): Конектор виконаний у стандарті Reverse Polarity female. Він має зовнішню різьбу, але замість внутрішнього гнізда оснащений центральним контактом-штирьком (male pin). Це є загальноприйнятим стандартом для більшості Wi-Fi пристроїв та систем FPV.
Сфери застосування
Роз'єм RP-SMA female під пайку на плату є базовим компонентом для виробництва, ремонту та модернізації бездротової апаратури:
-
FPV-відеопередавачі та приймачі: Монтаж або заміна пошкоджених антенних виходів на платах квадрокоптерів, літаків та наземних станцій.
-
Wi-Fi модулі та роутери: Інтеграція антенних портів безпосередньо в плати мережевих карт, маршрутизаторів та точок доступу.
-
Радіомодеми та IoT-пристрої: Використання в системах телеметрії, контролерах «розумного будинку» та промисловій автоматиці, що працюють через радіоканал.
-
Розробка та прототипування: Створення власних друкованих плат, СВЧ-підсилювачів та тестових стендів для радіоаматорів та інженерів.
Основні технічні характеристики:
-
Тип роз'єму: RP-SMA (інверсний).
-
Виконання: Female (із зовнішньою різьбою та внутрішнім штирьком).
-
Тип монтажу: Під пайку на друковану плату (PCB).
-
Хвильовий опір: 50 Ом.
-
Діапазон робочих частот: До 18 ГГц (з високою ефективністю у поширених діапазонах 2.4 ГГц, 5.8 ГГц та суміжних частотах).
-
Матеріал корпусу: Латунь із якісним золотим покриттям, яке забезпечує відмінну якість пайки, захищає від корозії та гарантує низький коефіцієнт стоячої хвилі (КСВ/SWR).
Чому варто купити цей роз'єм на Runbit.ua?
Ми пропонуємо високочастотні компоненти від перевірених виробників. Точна геометрія монтажних ніжок та центрального контакту забезпечує легке встановлення на плату без перекосів, а термостійкий діелектрик витримує високу температуру під час пайки без деформацій.
Замовляйте ВЧ роз'єми на плату, радіокомпоненти та матеріали для пайки на Runbit.ua з швидкою доставкою по всій Україні.
