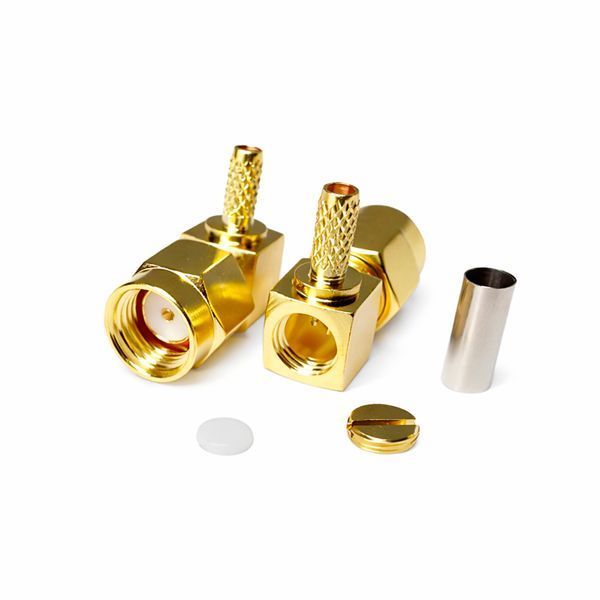

ВЧ роз'єм RP-SMA male кутовий (90°) під обтиск для кабелю RG-174 / RG-316
Кутовий роз'єм RP-SMA male (Reverse Polarity SMA) призначений для професійного виготовлення кабельних збірок та пігтейлів на базі тонких коаксіальних кабелів з хвильовим опором 50 Ом, таких як RG-174, RG-316, LMR-100.
Завдяки Г-подібній формі (кут 90 градусів), цей конектор дозволяє компактно розмістити кабельне з’єднання в обмеженому просторі, уникаючи критичних перегинів кабелю та механічного навантаження на гніздо обладнання.
Основні характеристики та сфера застосування
Роз'єм типу RP-SMA (інверсний) відрізняється від стандартного SMA тим, що має корпус із внутрішньою різьбою (як у male), але замість центрального штиря в нього встановлено гніздо (socket). Це промисловий стандарт для більшості побутового та професійного Wi-Fi обладнання.
Найчастіше використовується для:
-
Виготовлення антенних адаптерів (пігтейлів) для Wi-Fi роутерів та точок доступу.
-
Підключення антен у системах FPV (дрони, відеопередавачі).
-
Монтажу всередині корпусів радіоелектронної апаратури.
-
Систем GPS/ГЛОНАСС та іншого малопотужного ВЧ-обладнання.
Технічні переваги:
-
Обтискний тип монтажу: Забезпечує високу швидкість збірки та надійну механічну фіксацію на кабелі за допомогою стандартного крімпера.
-
Золоте напилення: Покриття корпусу та центрального контакту мінімізує перехідний опір та захищає роз'єм від окислення.
-
Діелектрик із фторопласту (PTFE): Дозволяє використовувати роз'єм у широкому температурному діапазоні та забезпечує стабільність параметрів сигналу на частотах до 6 ГГц.
Характеристики:
| Параметр | Значення |
| Тип роз'єму | RP-SMA Male (Reverse Polarity) |
| Конструкція | Кутова (90°) |
| Сумісний кабель | RG-174, RG-316, RG-188, LMR-100 |
| Спосіб монтажу | Обтиск (Crimp) + пайка центрального контакту |
| Хвильовий опір | 50 Ом |
| Матеріал корпусу | Латунь із золотим напиленням |
| Центральний контакт | Мама (гніздо) |
| Робочий діапазон частот | 0 - 6 ГГц |
Порада для монтажу: Для якісного закріплення роз'єму використовуйте відповідні матриці обтискного інструменту (зазвичай розмір .100" або .128" залежно від типу кабелю). Після обтиску рекомендується використовувати термоусадку для додаткового захисту місця вводу кабелю в гільзу.
Замовляйте ВЧ комплектуючі на Runbit.ua.
