ВЧ роз'єм SMA female кутовий RG-174/RG-316 під обтиск

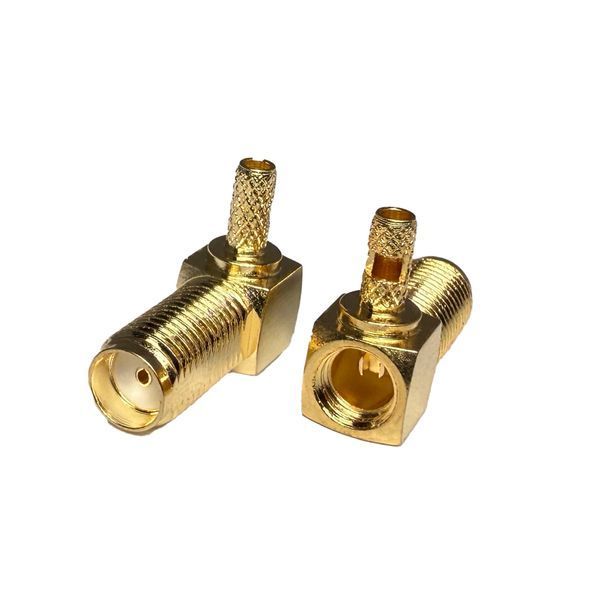

Кутовий ВЧ роз'єм SMA female під обтиск RunBit — кабельне гніздо SMA для тонкого кабелю RG-174 і RG-316 з характеристики «Сумісність з кабелями». SMA female має зовнішню різьбу і втулку під штир; до нього накручується штекер SMA male антени, модуля чи перехідного кабелю.

Кутовий корпус відводить кабель під прямим кутом, тому гніздо зручне в тісних корпусах і там, де кабель має йти вздовж плати чи стінки. На тонкому кабелі з таким роз'ємом збирають короткі пігтейли та подовжувачі для модулів LoRa і GPS, відеопередавачів дронів, SDR-приймачів і вимірювальних перемичок.

Монтаж — під обтиск: гільзу обтискають кліщами з матрицею під малий діаметр кабелю, центральну жилу приєднують до контакту за інструкцією. Корпус латунний. Не плутайте з RP-SMA female: у SMA female всередині втулка, у RP-SMA female — штир. Якщо кабель має виходити по осі, є пряма версія SMA female під той самий кабель, а для довгої лінії краще взяти товстіший кабель.
