ВЧ роз'єм SMA female RG8/RG213/SLL-400 під обтиск

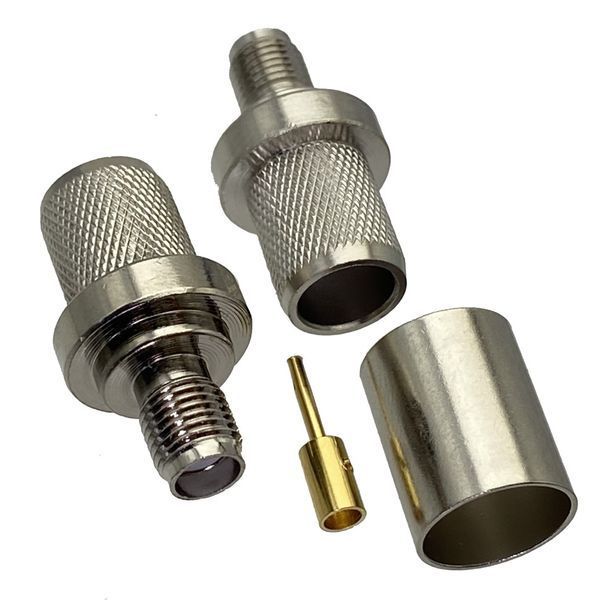

ВЧ роз'єм SMA female під обтиск RunBit — кабельне гніздо SMA для товстого кабелю RG-8, RG-213, SLL-400 і марок 7D-FB, RB-400 з характеристики «Сумісність з кабелями». SMA female має зовнішню різьбу і втулку під штир; до нього накручується штекер SMA male антени, модуля чи перехідного кабелю.

Гніздо SMA на товстому фідері дає змогу зробити довгу лінію з малими втратами й підключити до неї антену або коротку збірку з роз'ємом SMA male без перехідника. Такі збірки використовують для антен і підсилювачів дронів, наземних станцій, ретрансляторів і стаціонарних модулів зв'язку.

Монтаж — під обтиск: гільзу обтискають кліщами з матрицею під діаметр кабелю близько 10 мм, центральну жилу приєднують до контакту за інструкцією. Корпус латунний, конструкція пряма. Важкий кабель на компактному роз'ємі варто закріпити біля з'єднання, щоб не навантажувати різьбу. Не плутайте з RP-SMA female: у SMA female всередині втулка, у RP-SMA female — штир.
