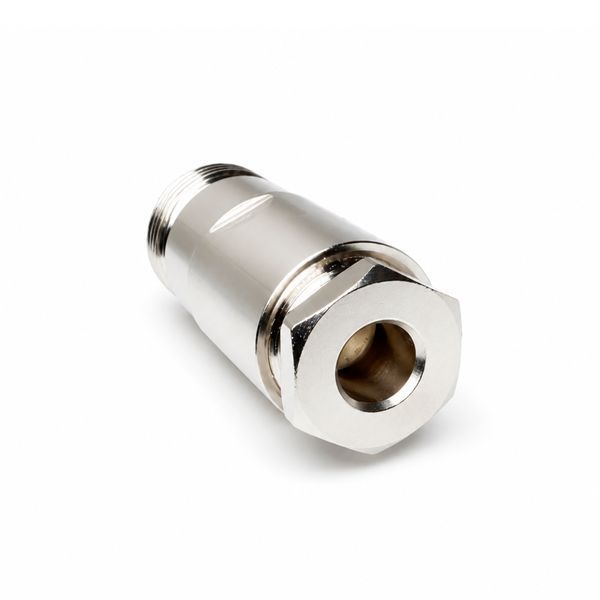

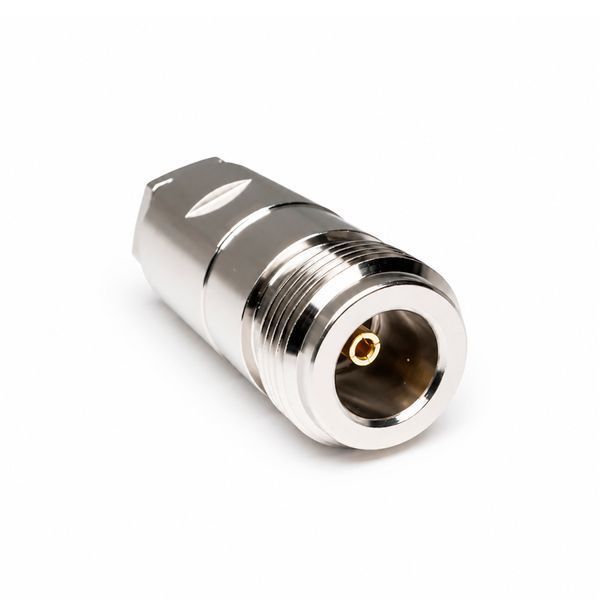

Роз'єм N type female під затиск для кабелю LMR-240 / H155

ВЧ роз'єм N type female під затиск для LMR-240 / H155

Високочастотний роз'єм N type female під затиск призначений для встановлення на коаксіальний кабель LMR-240, H155 та сумісні кабелі із зовнішнім діаметром близько 6,1 мм. Роз'єм має хвильовий опір 50 Ом та використовується для підключення антен, підсилювачів сигналу, радіообладнання та інших ВЧ-систем. Конструкція під затиск дозволяє встановити роз'єм без спеціального кримпера. Центральна жила кабелю під'єднується до центрального контакту, а зовнішній провідник фіксується притискним механізмом.

Сумісність з кабелем

Роз'єм розрахований на коаксіальні кабелі із зовнішнім діаметром близько 6,1 мм. Основні сумісні кабелі:

• LMR-240;
• H155;
• 4D-FB;
• RG-8X;
• RB-240;
• KSR-240;
• MRC 240.

Перед монтажем рекомендується перевірити фактичний діаметр кабелю та розміри центральної жили, оскільки геометричні розміри різних аналогів можуть відрізнятися.

Де використовується N type female

Роз'єм N female застосовується для підключення коаксіальних кабельних ліній до антен, підсилювачів мобільного зв'язку, Wi-Fi обладнання, радіостанцій, радіомодулів та іншого високочастотного обладнання. Модель для LMR-240 / H155 підходить для виготовлення кабельних збірок, де потрібен роз'єм N type female та кабель діаметром близько 6,1 мм.

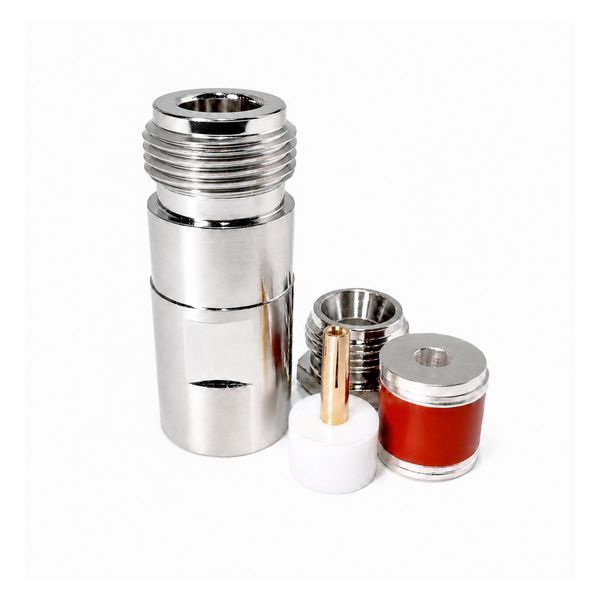

Монтаж під затиск

Цей роз'єм призначений саме для монтажу під затиск. Для встановлення не потрібен спеціальний кримпер: зовнішня частина кабелю фіксується притискним механізмом, а центральна жила підключається до контакту роз'єму. Якщо потрібен монтаж за допомогою кримпера, на RunBit доступна окрема версія N type female для LMR-240 / H155 під обтиск.

Основні характеристики

• Тип: N type;
• Стать: Female;
• Тип монтажу: під затиск;
• Хвильовий опір: 50 Ом;
• Зовнішній діаметр кабелю: близько 6,1 мм;
• Сумісний кабель: LMR-240 / H155 та аналоги;
• Матеріал корпусу: латунь;
• Діелектрик: PTFE;
• Монтаж центральної жили: пайка.

Перед покупкою перевірте діаметр кабелю та конструкцію центральної жили, щоб переконатися у сумісності роз'єму з конкретним кабелем.
