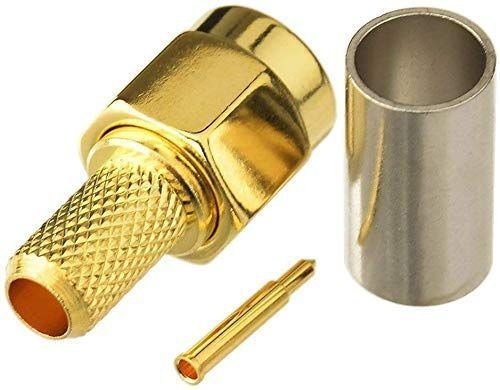

ВЧ роз'єм SMA male RG-58 під обтиск

ВЧ роз'єм SMA male під обтиск RunBit — для коаксіального кабелю RG-58 і марок RG-223, 3D-FB, LMR-195, RB-195 з характеристики «Сумісність з кабелями». SMA male — штекер із центральним штирем і накидною гайкою; він накручується на гніздо SMA female модуля зв'язку, антени, підсилювача чи вимірювального приладу.

Роз'єм випускається у двох версіях корпусу — прямій і кутовій; потрібну обирають перемикачем «Конструкція роз'єму» на сторінці товару. Прямий корпус продовжує кабель по осі, кутовий відводить його вбік — це зручно, коли біля гнізда мало місця або кабель треба провести вздовж корпусу пристрою.

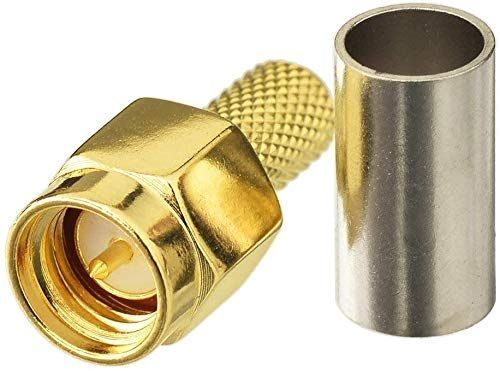

Монтаж — під обтиск: гільзу обтискають кліщами з матрицею під діаметр кабелю, центральну жилу приєднують до контакту за інструкцією. Корпус латунний. Не плутайте з RP-SMA: у SMA male всередині штир, у RP-SMA male — гніздо. Під кабель іншого діаметра, наприклад LMR-240 чи 5D-FB, потрібен роз'єм з іншою гільзою.
