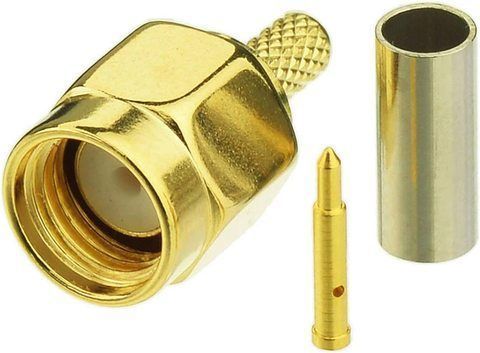

ВЧ роз'єм SMA male RG174/RG316 під обтиск

ВЧ роз'єм SMA male під обтиск RunBit — штекер SMA для тонкого кабелю RG-174, RG-316 і LMR-100 з характеристики «Сумісність з кабелями». SMA male має центральний штир і накидну гайку; він накручується на гніздо SMA female відеопередавача, модуля LoRa чи GPS, SDR-приймача, підсилювача або антени.

Тонкий кабель використовують для коротких пігтейлів усередині корпусу і між платами: від модуля до гнізда на корпусі, від відеопередавача дрона до антени, від приймача до виносної антени на кілька десятків сантиметрів. Він гнучкий і легкий, але для довгих ліній не підходить через більші втрати.

Монтаж — під обтиск: гільзу обтискають кліщами з матрицею під малий діаметр кабелю, центральну жилу приєднують до контакту за інструкцією. Корпус латунний, конструкція пряма. Не плутайте з RP-SMA: у SMA male всередині штир, у RP-SMA male — гніздо. Якщо кабель треба відвести вбік біля гнізда, є кутова версія SMA male під той самий кабель.
